L'enceinte ALTEC Modèle 14

Bonjour amis audiophile,

Avec ce nouvel article je souhaiterais vous présenter et vous décrire une très belle enceinte vintage que j'ai eu la chance d'acquérir tout récemment.

Il s'agit d'un modèle assez recherché qui emploie une compression 1" et un woofer de 30cm. Ces performances sont de très bons niveaux et je compte bien en profiter.



Introduction en cours de mise à jour...

Cette paire d'enceintes vintage Altec Lansing est moi est une belle histoire d'amour qui débute. En effet, je suis tombé dessus par hasard lorsque j'ai souhaitais trouver rapidement une paire de monitor à pas trop cher pour mon office. J'ai donc commencé par consulter les petites annonces et avant que j'aie eu le temps de filtrer par prix ou modèles elles son subitement apparues en tête de liste. Cf.Brochure originale

Vue frontale des ALTEC Modèle 14

Vue 3/4 avant et arrière

C'était exactement dans l'esprit de ce que je recherchais mais le budget n'était bien sûr plus le même. De petite enceintes de style vintage j'étais là nettement au dessus et avec un modèle star des années 1981. J'y ai réfléchit un instant et j'avoue que l'opportunité d'avoir des ALTEC originale tout proche de chez moi à un prix correct était une occasion à ne pas manquer. C'est donc comme cela que l'histoire à commencé, un jour par hasard...

ALTEC modèle 14 (Fourteen)

Avant cet achat, j'en avais bien sûr entendu parler et lu quelques lignes sur certains forums spécialisés mais je n'avais pas eu l’opportunité ni d'en voir de près ni même de les écouter. Et à bien y réfléchir je pense que j'ai succombé à un achat passion.

Sans expérience j'ai commencé par m'informer et à mesure de mes lectures je me suis quelque peu imprégné de son histoire. Sortie en 1981 l'Altec Modèle 14 était une enceinte unique en son genre. Ses performances étaient en avance et dépassaient toutes les enceintes haute de gamme de l'époque. C'est bon à savoir et cela tombe bien car j'aime le vintage et adore la musique.

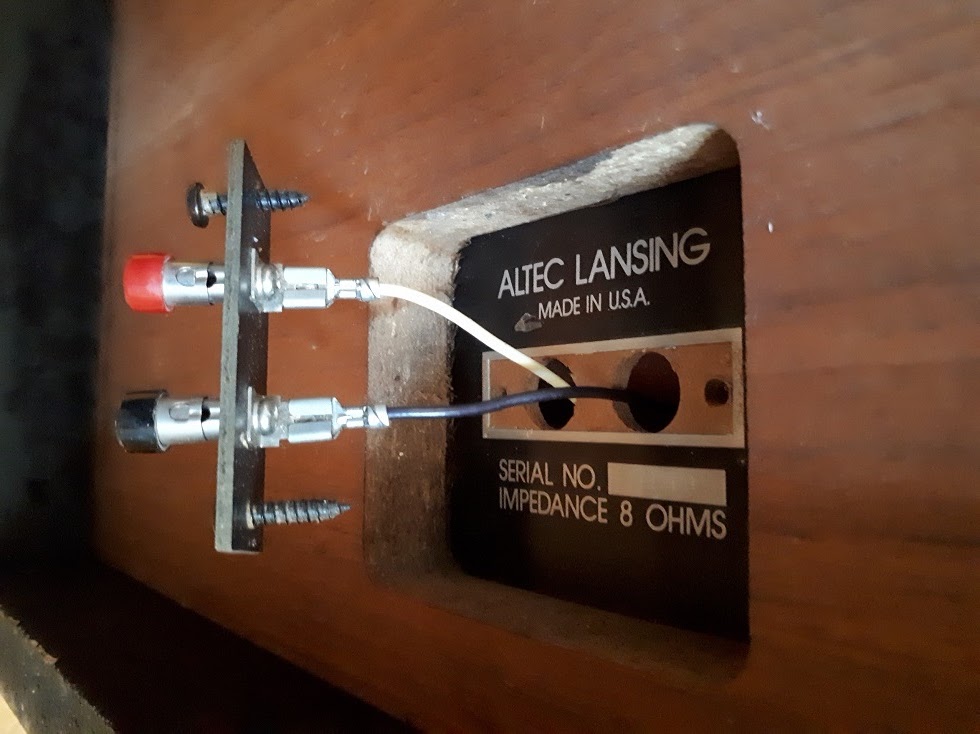

La première chose que j'ai constaté est qu'il était difficile voir impossible de brancher des câbles HP d'aujourd'hui muni de fiche ou de bananes. Et ce d'autant plus que la plaque de raccordement est sous l'enceinte. Cette enceinte vintage dispose d'un petit borniers où il sera difficile d'y raccorder autre chose que deux fils ne dépassant pas 1,5mm2.

Vue de détail 1

Vue de détail 2

On pourra facilement y remédier et il suffira de démonter la petite plaquette originale est de la remplacer par une nouvelle découpée dans une plaque d'aluminium par exemple. Ceci étant dit, je vais également réfléchir à d'éventuels recâblages en prenant soins que rien ne soit irréversible.

La compression

Le moteur de compression qui est installé à l'origine est le modèle 902-8B associé au pavillon MR931-12 Mantarey. Cette compression utilise une pièce de phase à fentes radiales également appelé " tangerine " afin d'améliorer la réponses des haute fréquences. Ceci étant dit, j'ai été agréablement surpris de constater lors du démontage que les moteurs installés sur mes enceintes étaient un modèle plus performant en l'occurrence l'excellent modèle en Alnico le 802-8G.


Exemplaire de mes ALTEC Alnico 802-8G


Le Pavillon

Le pavillon utilisé sur ce modèle et le MR931-12 Mantaray dit à directivité constante et qui maintient une dispersion homogènes des fréquences aiguës. Conçu par Clifford A. Henrickson et Mark S. Ureda d'Altec Lansing en utilisant les principes établis par Don Keele d'Electro-Voice.


Pavillon Mantarey Constant directivity
Le woofer

Avant de m'y attarder je ne savais pas grand choses sur le woofer monté dans mes Altec 14 mis à part l'emploi d'un transducteur de 12" (30cm). En y regardant de plus près et en me documentant ensuite j'y vois beaucoup plus clair notamment grâce à Great Plains Audio spécialisé sur les produits Altec Lansing.

En ce qui concerne l'état général de mon woofer et de ses suspensions, je constate après un minutieux examen qu'ils sont en excellent état pour ne pas dire comme neuf. De plus, j'ai la confirmation à l'aide d'un nr inscrit sur l'étiquette collée sur le HP que c'est bien un modèle original Altec Lansing dont la Référence est : 50-03-034633. C'est donc la référence sélectionnée pour reproduire la bande de 35Hz à 1,5KHz.

Ceci étant dit je suis tombé lors de quelques recherches sur un kit suspension facilement disponible sur le net ou ici.


Figure 1

Figure 2

Figure 3
Le crossover

Ce modèle intègre dans son boitier de filtrage un réglage de niveau des moyennes et des hautes fréquences afin de modifier et/ou adapter l'équilibre à ses préférences d'écoutes sans un espace. Note: je rappelle que la fréquence de coupure est située à 1,5KHz et que sans rien modifier on pourrait sans autre commencer par remplacer les composants du filtre avec des plus récentes.

Vous noterez à gauche de l'image ci-dessous la présence d'un circuit supplémentaire. Il s'agit d'un circuit de protection dont l'objectif principal est de limiter la puissance d'entrée à 75W tout en permettant des pics dynamiques de 200W. Vous en saurez plus en consultant le point 3 du flyer modèle 14.


Vue générale de mon boitier de filtrage

Détails du boitier de filtrages avec ses réglages

Au cours de sa production il semble que Altec Lansing aie réalisé quatre révisions du circuit de filtrage. Malheureusement on ne dispose que de très peu d'informations fiables sur le détails exact des ses évolutions ni même du filtre en lui même.

Je vais sérieusement investiguer de ce côté et ce d'autant plus que j'ai la ferme intention de mettre à ce jour le coté filtrage de cette enceinte. Info: Toute les versions semblent utiliser une self de 0,25mH, certaine ont en une supplémentaire de 0.667mH. La Résistance de la carte à l'atténuateur des Médium varie de 6 à 7,3 ou 8R.

Optimisations

Malheureusement faute de temps pour m'y atteler sérieusement je n'ai pas encore commencé ces travaux intéressant. J'espère bien le faire dès que possible afin de profiter dans les meilleures conditions de l'énorme potentiel sonore que je prête à cette enceinte vintage.

J'avais également envisagé la possibilité d'essayer une solution de type miniDSP. C'est un outil très puissant qui ouvre la voie à d'innombrables possibilités. Dans cette optique et pour les lecteurs intéressé sous pouvez télécharger le manuel du nanoDigi et l'assistant Room EQ de MiniDSP avec REW. (logiciel d'analyse acoustique)

- Mesurer les transducteurs
- Démontage et analyses du filtre d'origine - Revoir, modifier et/ou corriger isolation caisse
- Modifier et améliorer amortissement du pavillon original. voir le remplacer par un 811B
- Réfection, modification et ou optimisation complète du filtre (crossover)
- Réfection du cache woofer
Réfection des câblages + connectiques + plaquettes
- Trouver un cache pour les pavillons (Ebay)
- divers esthétique
- Voir pour un éventuel remplacement du pavillon avec un 811B (fonte)

Ressources & documentations

Crossover calculation page
JE Labs Blog & Altec
Calalogue ALTEC du Modèle 14
Catalogue ALTEC Lansing 1978
Catalogue ALTEC Lansing 1982
Spécifications des produits ALTEC
Audiophile Nirvana part1, part2, part3
Forum LS3/5 fil ALTEC 14 histoire 'optimisations

Logiciel de mesure et d'analyses audio ARTA
Filtrage pour compressions Blog Jimbee
XSIM outil d'aide à la conception de filtres
Hi-Fi Speakers Design
Tutoriel de LIMP (mesures d'impédances et paramètres T/S
Utilisation de  LIMP
Manuel d'utilisation LIMP



A suivre....
