L'amplificateur modulaire ATS Officina Tron-audio

Bonjour chers amis mélomanes,

En cette fin d'année, je souhaite vous présenter un amplificateur quelque peu spécial.

En effet, il s'agit d'une plateforme permettant la réalisation de différentes configurations d'amplificateurs SE ou Push-Pull.

Le concept de cet amplificateur est ma réponse à différentes demandes.


Genèse du projet En construction...

Pour répondre aux différentes demandes que je reçois régulièrement, j'ai mis en oeuvre ce projet afin de pouvoir proposer à tout audiophiles un produit artisanal fini ou en kit de grande qualité. Lors de la conceptualisation de cet appareil, j'ai souhaité intégrer divers aspects afin qu'il puisse s'adapter aux exigences et/ou préférences du plus grand nombres de mélomanes.

Dans cette optique, et aussi pour offrir un maximum de potentiel à cette plateforme, j'ai choisi la configuration double-mono, autrement dit un boitier par canal.

J'ai également porté une attention toute particulière au coût total de l'ensemble sans rien sacrifier sur la qualité et les performances. Pour y arriver, j'ai dû prendre le temps nécessaire à la sélection et aux tests des divers éléments qui composent l'appareil.

 Description & philosophie

Le concept de cet appareil est de permettre la réalisation de différentes configurations d'amplificateurs avec différents types de tubes aussi bien pour les tubes de pré amplification, du pilote que ceux utilisés dans l'étage de puissance.

Dans l'exemple illustré en vignette ou ci-dessous, vous aurez certainement reconnu un SE de 300B associé à une double triode 6SN7 et une valve 5U4G. Cette association très répandue offre quand elle est bien réalisée de  très bons résultats.

Bien évidemment, ceux qui préfèrent ou qui connaissent le potentiel sonore de certains tubes pourront à leur convenance choisir d'autres modèles Nos comme la 5692, la VT-231 ou encore la CV-181.


Fig. 1 Version SE 300B & 6sn7 PSVANE

L'agencement de trois emplacement pour des supports spécifiques vous permettra une très grande liberté de choix. En effet, pour chacun de ces supports vous pouvez choisir les socles correspondant aux tubes que vous souhaitez mettre en oeuvre : octal, noval, loctal, ux4, etc..

Dans le cas ou vous souhaiteriez réaliser une configuration Push-Pull un emplacement supplémentaire pour un tube pilote à socle noval est prévu à l'arrière de l'appareil. Si cela ne devait pas suffire à votre configuration il y à la possibilité qui consiste à utiliser l'emplacement dédié au vu-mètre.


Fig. 2 Version Push-Pull 300B (boitier chêne)

 Fig. 3 Détails d'implantations et du tube d'entrée

D'autres tubes vintage sont également très appréciés comme les penthodes EF37, 6SJ7 ou encore l'excellent 10J12S clone performant qui devance selon moi la célèbre WE310A. D'autres modèles avec des embases noval sont également très intéressants : par exemple les penthodes européennes C3g ou D3a qui sont de véritables petits bijoux de mécanique et pourront j'en suis certain être exploitées avantageusement.


Fig. 4 Version SE 300B & EML 20A

L'utilisation d'autres tubes plus spécifiques comme les belles triodes à chauffage direct d'Emissions Labs avec la 20A Mesh, la 20B ou la 30A sont possibles. Bref, vous l'aurez compris, vous pourrez utiliser tout les tubes susceptibles de remplir correctement la tâche que vous leurs assignerez .

Pour ceux qui n'auraient pas le recul nécessaire pour faire ces choix, je pourrais vous aider et vous conseiller ou simplement vous donner mon avis sur le potentiel objectif et subjectif de chaque association. Comme vous vous en doutez, elles diffèrent par leurs distorsions propres, leurs performances objectives en BP, impédance, gain et offriront différentes textures sonores dans leurs environnement.

Le boitier ATS

Comme vous le constatez à la vue du boîtier prototype blanc montré ci-dessous, j'ai volontairement opté pour un design simple et vintage. Notez que la finition des modèles de cette première série sera en plaqué chêne puis verni avec 2 couches satinées. (New photos à venir).

Le boitier est réalisé avec des panneaux en bois usinés de 19mm; ils sont ensuite plaqués  en chêne sur la face et la tranche puis méticuleusement assemblés et collés à l'onglet. L'ensemble est ensuite verni avec 2 couches satinées. Dimensions: 370 x 280 x 90 (sans pieds).

Vue générale boitier & plaque Sup.

Vue de l'onglet et de la battue

Exemple Logo en bi-color (Laiton & bois)

Exemple de réalisation (boîtiers chêne massif)

Vue de détails du socle UX4 & gravure

La plaque supérieure

La plaque supérieure est en aluminium anodisé de 4mm d'épaisseur. Elle est usinée puis gravée avec grande précision. Ses dimensions sont 350 x 260mm. C'est sur cette dernière que viendront se fixer tout les éléments. Personnellement, je trouve que cette façon de faire est simple et pratique car elle facilite également les câblages. Une fois que tous les éléments seront fixés et câblés, elle viendra s'insérer avec précision dans une battue réalisée sur le pourtour du boitier.


Vue générale et découpes plaque

 Vue de détail plaque supérieure

Vue assemblage plaque - boitier

Connectiques & Vu-mètre

Pour la connectique, chaque boitier est muni d'un set connectique comprenant une fiche secteur IEC avec un interrupteur, d'un porte fusible, d'un interrupteur de ground lift, d'une RCA et d'une prise XLR ainsi que 3 fiches HP de 0,4 et 8Ω. (Modèles non défini ou à choix)

En outre, j'ai également implanté un Vu-mètre (mV) optionnel qui pourra, selon la configuration, être utilisé pour mesurer une ou plusieurs tensions continues. Cette option sera particulièrement appréciée et même indispensable si on souhaite utiliser une polarisation négative de grille.


Vue arrière et connectique

Détail du Vu-mètre (mV)

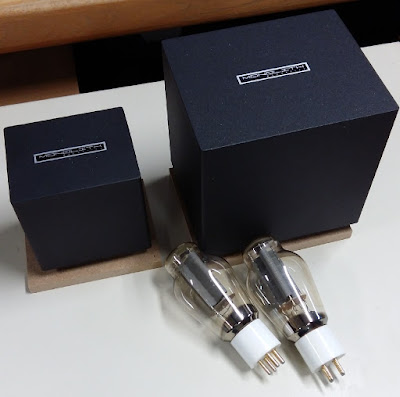

Le transformateur de sortie

C'est la pierre angulaire et l'un des éléments essentiels de l'amplificateur. Ses caractéristiques et sa qualité impacteront notablement les résultats et les prestations sonores de votre amplificateur.

Compte tenu de mon exigence de qualité, j'ai choisi d'utiliser les différentes références disponibles au catalogue de Monolith Magnetic's. Notez dès à présent que l'empreinte sur la plaque supérieure correspond à l'encombrement d'un case-2. Vous pourrez donc utiliser pour réaliser votre amplificateur toutes les références disponibles avec cet encombrement.

 Fig. 1

Le transformateur d'alimentation

Le transformateur d'alimentation que j'utilise dans les diverses configurations est un modèle torique réalisé sur mesure par Plitron leader mondial dans ce domaine. Notez que selon l'état de mon stock et/ou le délai de réapprovisionnement il faut prévoir un délai de livraison.

  Transformateur PLITRON

Le step-up d'entrée (optionnel)

L'emploi d'un step-up d'entrée apporte certains avantages. Il permet notamment une isolation galvanique entre la source et l'amplificateur ce qui élimine de facto toute problématique liée aux boucles de masses. En effet, un transformateur ne transmet que le mode différentiel et rejette le mode commun. Notez que la problématique des boucles est d'autant plus importante dans la réalisation d'un amplificateur double-mono. (2 blocs distincts)

Il existe divers constructeurs ou marques de step-up d'entrée de qualité. Cependant, je vous conseille d'utiliser une des références facilement disponible chez Lundahl Transformer's. Son distributeur en France M. Bubendorf, de CERES Electronique est très sympathique, compétent et de bon conseil.

 Modèle LL1676

 PCB spécifique pour le Lundhall

Pour la mise en oeuvre, la fixation et le raccordement corrects de ces magnifiques step-up d'entrée, j'ai réalisé un PCB spécifique très pratique. Ce dernier ne mesure que 70 x 40mm. Le step-up pourra être configuré avec un rapport 1:1 ou 1:2 à l'aide de cavaliers.

Raccordements du Step-up LL1676

 Schéma de raccordement

Transfo inverseur de phase & inter-étage

Dans une configuration Push-Pull deux solutions seront employée l'une avec un transfo d'entrée inverseur de phase (phase splitter) et l'autre avec un transformateur inter-étage (IT)

Packaging de base

Les caractéristiques de l'appareil réalisé dépendront bien évidemment de la configuration générale que vous souhaitez réaliser, des tubes employés et des éventuelles options. Comme par exemple le chauffage en tension continue stabilisée à base impédance, d'un timer de temporisation pour l'application retardée de la HT ou encore l'utilisation d'un module de polarisation négative de grille.

Ceci dit, toutes les configurations stéréo nécessiterons un packaging de base. Une liste complète de tout les packaging disponible ainsi que les différents éléments que chacun d'eux contient sera décrite dans une liste qui sera bientôt disponible ici.

Pour exemple voici celui du : Packaging de base (stéréo)

  • 2 Panel Meter (mV)
  • 8 pieds en caoutchouc
  • 2 set connectique complet
  • 2 set vis & écrous complet
  • 2 set supports tubes complet
  • 2 boîtiers en bois plaqué chêne complet
  • 2 plaques supérieures usinées et gravées
Concernant la gravure des plaques supérieures elle sera bien entendu réalisée en fonction de la configuration retenue.

Exemple 1 : Pack alimentation SE 300B V(stéréo)

  • 2 transfos d'alimentation sur mesure (V1)
  • 2 selfs 10H/100mA
  • 2 sets fixations transfo
  • 2 Potentiomètres 100Ω/3W
  • 2 condensateurs de lissage
  • 1 schéma de raccordements
  • 2 caches transformateur en aluminium
  • 4 supports condensateurs d'alimentation
  • 4 condensateurs spécifique d'alimentation HT

Exemple 2 : Pack alimentation Push-Pull selon liste (stéréo)

  • Idem que exemple 1 mais avec 2 transfos d'alimentation et selfs spécifique à la configuration retenue.
Liste de prix & configurations En cours de mise à jour...

Compte tenu des nombreuses options et combinaisons possibles, j'actualiserai dès que possible une liste de prix au format (pdf). Notez, que le packaging de base n'est plus disponible seul. En effet, j'avais provisionné quelque exemplaires supplémentaire à cet effet mais il ont d'ors et déjà tous été attribué.

Autrement dit les boîtiers disponible actuellement le sont uniquement pour la réalisation d'un ou de plusieurs appareil. Voir liste ci-dessous. Certains modèles pourront selon le cas être encore proposés en kit ou partiellement assemblés.

Versions Single-End avec TRS Monolith S-9 : SE 45, SE 2A3, SE 300B, SE AD1,
Versions Push-Pull avec TRS Monolith B-8/5K ou B-8/6K6 : 300B, 6L6, KT66, KT88, KT90, KT120, EL34, 5881

Versions Single-End ou Push-Pull avec TRS Torique Amplimo ou Toroidy. Vous pouvez également opter pour d'autres modèles comme par exemple des transformateurs à noyau Amorphe ou Nano cristalin de chez Monolith Magnetic's.

En préparation courant 2020 :

- Préamplificateur ATS Phono-Ligne (WOT) en série limitée (20 exemplaires)
- Amplificateur SE (WOT) spécifiquement orienté pour l'écoute aux casques
- DAC

Sur demande :

Single-End 845 (25W) ou 211 ou GM70 (30W).


Pour ceux qui souhaiteraient avoir plus de détails ou d'informations n'hésitez pas à me joindre via l'onglet contacts ou directement par e-mail.

Ressources & schémas En cours de mise à jour..

Vous trouverez ici des informations pratiques ainsi que les différents schémas des modèles proposés.
